直流电机电枢感应电动势之分析
时间：2013-10-28 0:39:32 来源：西安西玛电机厂6f彩票 作者：西玛电机 点击：
西玛电机文章：直流电机无论在何种工况下,其气隙磁密分布波形总是一种横轴对称的非正弦波形。不言而喻,电枢绕组元件中感应电动势波形也是一种横轴对称的非正弦波形,而电枢感应电动势即电刷端的感应电动势为一条支路中各元件瞬时感应电动势之和,即基波分量及各奇次谐波分量瞬时值之和。因此,持交流观点,其值可用元件感应电动势的基波分量及各奇次谐波分量以其最大值为模的相量和来计算。
分析电枢磁动势时,为应用旋转磁动势理论,把电枢绕组视为一对称m相绕组,而在分析直流电机电枢感应电动势即一条支路的瞬时感应电动势时,应该把电枢绕组看成一种多对支路并联的单相绕组。

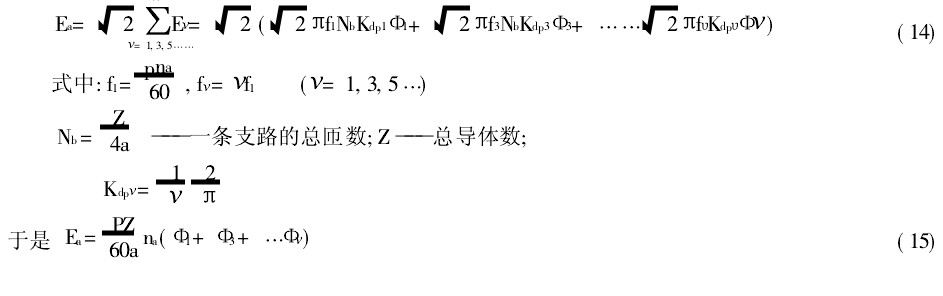

计算公式的导出单相绕组感应电动势无论基波分量还是各奇次谐波分量,以其最大值为模的相量是以其有效值为模的相量和的2倍。将这些基波及各奇次谐波分量的以最大值为模的相量和再相加,就是电枢绕组感应电动势的值,即
式中:5)每极有效磁通由此可见,将电枢绕组视为多对支路并联的单相绕组,按非正弦电动势计算方法导出的计算公式,和用传统方法得出的结果完全一致。
本文标签:直流电机
